项目内容
一、概述:
本仪器是依据GB/T 1410《固体绝缘材料体积电阻率和表面电阻率试验方法》(等同IEC 60093)、GB/T 10064《测定固体绝缘材料绝缘电阻的实验方法》(等同IEC 60167)等而设计和制造的,符合新标准GB/T31838第2.3.4部分测试要求。主要用于测量固体绝缘材料的绝缘电阻、表面电阻/电阻率和体积电阻/电阻率;该仪器具有测量精度高、性能稳定、操作简单等优点,仪器的蕞高量程1017Ω电阻值。
二、功能特点:

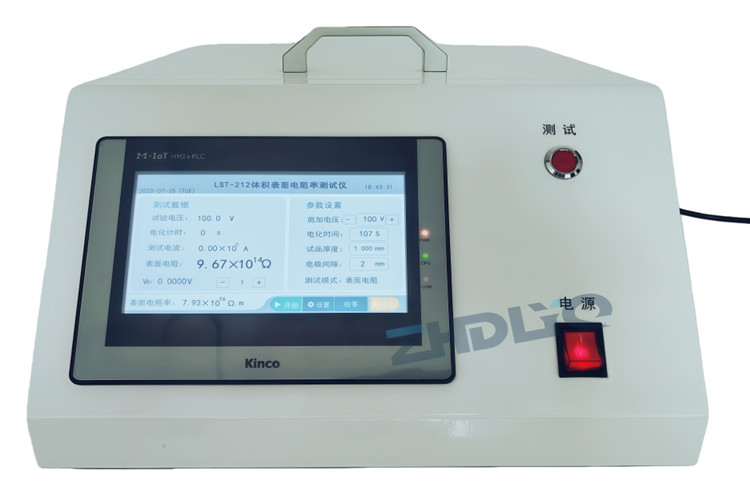

1.本仪器采用PLC控制,7寸触控屏显示,测试过程全自动,主要用于电工用塑料、层压制品、薄膜等绝缘材料的表面电阻率、体积电阻率的测量。
2.触控屏人机界面,数显电阻值,自动计算电阻率。
3.表面电阻和体积电阻的测量可通过屏幕按钮一键切换,测量接线无需转换。
4.测试信号采用三同轴屏蔽线缆输入,测试精度高。
5.电阻量程档位自动切换,试验过程全自动。
6.测试仪器和屏蔽箱一体化,无需外接线。
三、主要技术参数:
序号
项目
参数
1
电阻测量范围及误差
1×104~1×1017 Ω
1×104~1×108 Ω±2%
1×108~1×1010 Ω±5%
1×1010~1×1012 Ω±10%
1×1012~1×1014 Ω±20%
2
直流测试电压
10/50/100/250/500/1000V
3
直流电压误差
±2%
4
电源
220V 10A 50Hz
5
消耗功率
约10W
6
环境温度
0~40℃
7
相对温度
≤70%
8
外形尺寸
370mm×450mm×200mm
9
重量
约13kg
