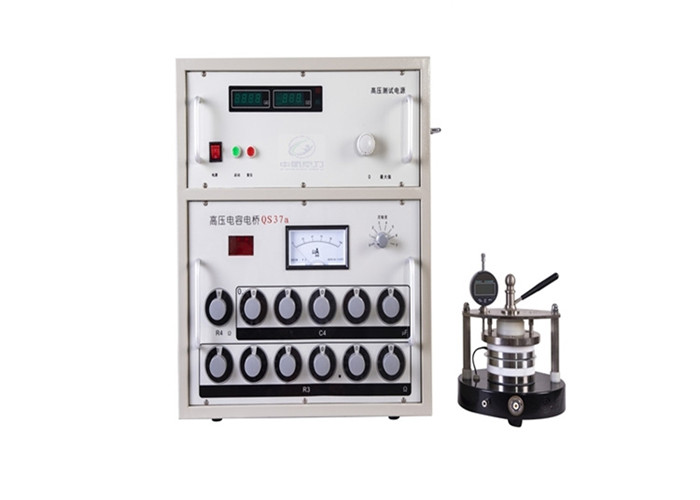

QS37a高压电桥 工频介电常数介质损耗测试仪
发布时间:2023/10/26 18:39:46  浏览量:1129
  • 一、简介:

    QS37a型高压电容电桥是本公司推出的新一代高压电桥,主要用于测量高压工业绝缘介质损耗角的正切值及电容量。其采用了西林电桥的经典线路,主要可以测量各种绝缘材料在工频高压下的介质损耗(tgδ)和电容量(C)及介电常数(ε)。

    二、符合标准:

    GB/T1409-2016测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法.

    GB/T5654-2007液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量.

    三、仪器特点

    1、桥体内附电位跟踪器及指零仪,外围接线极少。

    2、电桥采用接触电阻小,机械寿命长的十进开关,保证测量的稳定性。

    3、仪器具有双屏蔽,能有效防止外部电磁场的干扰。

    4、仪器内部电阻及电容元件经特殊老化处理,使仪器技术性能稳定可靠。

    5、仪器内置100pF标准电容器及5000V数字式高压测试电源。

    三、技术指标:

    1、测量范围及误差

    本电桥的环境温度为20±5℃,相对湿度为30%-80%条件下,应满足下列表中的技术指示要求。

    在Cn=100 pF、R4=3183.2(Ω)时:

    测量项目

    测量范围

    测量误差

    电容量Cx

    40pF—20000pF

    ±0.5%  Cx±2pF

    介损损耗tgδ

    0-1

    ±1.5%  tgδx±0.0001

    在Cn=100 pF、R4=318.3(Ω)时:

    测量项目

    测量范围

    测量误差

    电容量Cx

    4pF—2000pF

    ±0.5%  Cx±3pF

    介损损耗tgδ

    0-0.1

    ±1.5%  tgδx±0.0001


    RY2A型固体绝缘材料测试电极

    一、简介:

    本电极适用于固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和玻璃等的相对介电系数(ε)与介质损耗角正切值(tgδ)的测试。本电极主要用于频率在工频50Hz下测量试品的相对介电系数(ε)和介质损耗角正切值(tgδ)。本电极的设计主要是参照国标GB1409。本电极采用的是三电极式结构,能有效的消除表面漏电流的影响,使测量电极下的电场趋于均匀电场。

    二、主要技术指标:

    环境温度:20±5℃

    相对湿度:65±5%

    高低压电极之间距离:0~5mm可调

    百分表示值误差:0.01mm

    测量极直径:50mm(表面积19.6cm2)

    空极tgδ:≤3×10-5

    最高测试电压:2000V

    体积:Ф210mm H180mm

    重量:6kg
