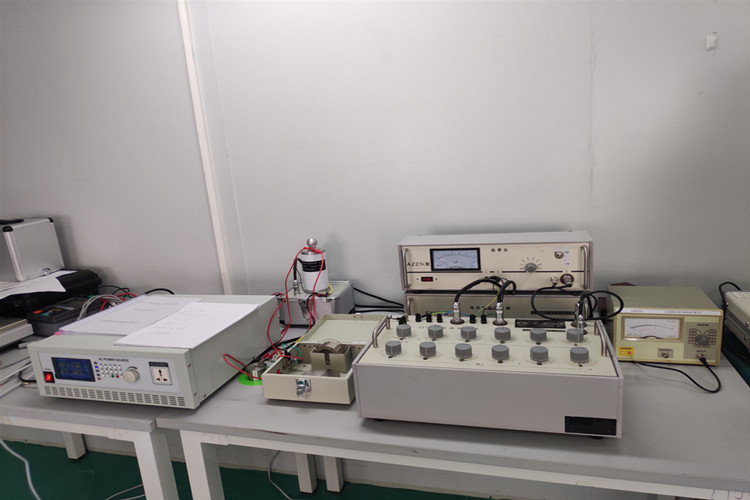

QS37工频介电常数测试仪
发布时间:2023/10/26 18:40:44  浏览量:1444

  • 简介
    QS37型高压电桥主要用于测量高压工业绝缘材料的介质损失角的正切值及电容量。其采用了西林电桥的经典线路。电桥由桥体、指另仪、跟踪器组成,本电 桥特别适用测量各类绝缘油和绝缘材料的介损(tgδ)及介电常数(ε)。
    测量范围及误差
    在Cn=100pF R4=3183.2(Ω)(即10K/π)时
    测量项目 测量范围 测量误差
    电容量Cx 40pF--20000pF ±0.5% Cx±2pF
    介质损耗tgδ 0~1 ±1.5%tgδx±1×10-4
    在Cn=100pF R4=318.3(Ω)(即1K/π)时
    测量项目 测量范围 测量误差
    电容量Cx 4pF--2000pF ±0.5% Cx±2pF
    介质损耗tgδ 0~0.1 ±1.5%tgδx±1×10-4
    辅桥的技术特性
    工作电压 220V 50Hz
    输入阻抗 〉10-12 MΩ
    输出阻抗 〉0.6 Ω
    放大倍数 〉0.99
    不失真跟踪电压 0~12V(有效值)
    指零装置的技术特性
    工作电压 220V 50HZ
    在50Hz时电压灵敏度不低于1X10-6V/格 电流灵敏度不低于2X10-9A/格
    二次谐波 减不小于25db
    三次谐波 减不小于50db
    BR34电容器
    简介
    在每个高压实验室和试验中,压缩气体标准电容器是一种必要的仪器。在这些场合中,它有许多重要的作用。在电桥电路中压缩气体电容器被用来测量电容器、电缆、套管、绝缘子、变压器绕组及绝缘材料的电容和介质损耗角正切值(tgδ)。而且,还可以用作高压测量电容分压装置的高压电容。在某些条件下,还可以在局部放电测量中作高压耦合电容器。
    电容稳定。
    气压和温度的变化对电容的影响可以忽略。
    介质损耗小。
    结构简介
    外壳由绝缘套筒及钢板制成的底和盖组成,底和盖用螺栓及环紧固在绝缘套筒的两端。在电容器的上下两端有防晕罩。
    电容器外壳内装有同轴高度抛光的圆柱形高低压电极。
    电容器设有压力表及气阀,供观察内部压力及充放气使用。
    电容器内充有SF6气体
    技术参数
    电容器安装运行海拔不超过1000米 使用周围空气温度-10℃~40℃相对湿度不超过70%。
    电容器的工作频率 50Hz。
    电容器实测值误差不大于±0.05% 与标称值误差不大于±3%
    电容器温度系数 ≤ 3×10-5 /℃
    电容器压力系数 ≤ 3×10-3Mpa
    电容器的损耗角正切值不大于 1×10-5 、2×10-5 、5×10-5 三档。
    电容器内充SF6气体。在20℃时 压力为0.4±0.1Mpa
    RY2电极
    简介
    本电极适用于固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和 玻璃等的相对介电常数(ε)与介质损耗角正切值(tgδ)的测试。本电极主要用于频率在工频50Hz下测量试品的相对介电常数(ε)和介质损耗角正切值 (tgδ)。本电极的设计主要是参照国标GB1409-78。
    本电极采用的是三电极式结构,能有效的消除表面漏电流的影响,使测量电极下的电场趋于均匀电场。
    技术指标
    电极间距 0~3mm可调
    测量极直径 70±0.1mm
    空极tgδ ≤5×10-5
    z高测试电压 2000V
    实验频率 50/60Hz
    体积 210mm 180mm
    重量 6kg

    FY64a高压电源

    FY64a型高压电源采用先进的数字电路技术,测试电压、漏电流均为数字显示,可以直观、准确、快速、安全的输出高压。
    技术规格
    序号 项目 参数
    1 输出电压(交流)0~5kV (±3%±3个字)
    2 变压器容量 500VA
    3 输出波形 50Hz正弦波
    4 工作电压 AC220V±10%
    5 消耗功率 z大75VA
    6 外形尺寸 320mm宽×170mm高×245mm深
    7 重量 10Kg
