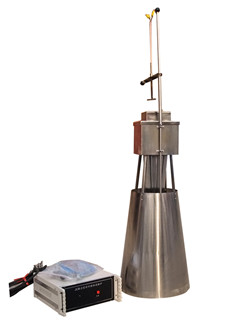

JCB-2建材不燃性试验炉

一、使用范围

本试验炉依据国标GB/T5464-2010中所规定的技术指标和要求而研制，适用于规定在实验室条件下评定建筑材料燃烧性能的试验方法。适用于测试建筑材料GB8624燃烧性能分级中A级防火材料的燃烧性能分级

二、功能特点

1. 采用微电脑技术及可控硅技术，通过功率调节炉体温度

2. 可在触摸屏上控制操作，自动化程度高，试验时显示并记录炉内、试样中心、试样表面温度，对试验步骤会自动跳出操作提示

3. 可查询历史曲线，自动判断温度平衡

4. 测试过程安全可靠、操作便捷。

5. 定制版模具成型耐火炉膛，隔热性能好

6. 使用优质条形加热器，熔炉温度可升至 900 ℃

7. PLC+NAbview专业软件实时显示炉内温度、试样中心温度和试样表面温度曲线，可实现自动控制、数据采集和处理、数据保存和输出测定结果。

8. 顶部配备观察镜，方便用户安全的观察炉内试样的燃烧状态。

三、主要技术参数

1. 炉体规格：Φ40cm 高1.5m 。

2. 80/20镍铬电阻带规格：厚0.2mm、宽3mm。

3. 试样规格：Φ45×50（mm）。

4. 加热炉炉管内径75mm±1mm，外径Φ90mm±1mm， 高150mm±1mm，功率约2KW

5. 热电偶：镍铬-镍硅铠装热电偶，外径为1.5mm，丝径为0.3mm，电热丝功率：2KW

6. 炉内温度稳定时间：从室温到750℃稳定能做试验约1h

7. 安置炉内热电偶、试样中心热电偶、试样表面热电偶；

8. 360度可旋转并可升降的热电偶扫描装置；

9. 不锈钢倒锥形空气稳流器及圆柱体导流罩；

10. 软件自动控制升温速率，并分阶段控制炉体温度；

11. 使用环境：-5℃—40℃。

12. 电源电压：AC220V±10%， 50Hz，电流≤10A；

13. 稳定时间：从室温升至750°C≤1h；

14. 加热源为预热至750±5度的电炉，炉内z大温度为900度，炉内温度750±5°C，温度漂移10min内不超过2℃

15. 温度测量精度：≤±0.5℃。

16. 加热功率：800-1000W；

17. z大功率：1.5KW；

18. 功率加热电压：0~100 V可调；

19. 需要有炉内中心铜锤装置，可对炉内温度进行校准，连接起来的曲线，需要在标准要求的曲线范围内

20. 需要有炉壁温度校准热电偶，在三个等分的不同角度下，用扫描热电偶校准炉壁温度

21. 软件中，包含现行回归判断温度平衡条件

22. 控制器尺寸：48*41*32cm（长宽高）

23. 燃烧炉炉身：100*40*40cm（长宽高）

四、设计标准

GB/T5464-2010  GB/T8624   ISO1182 建筑类产品的火反应测试---不可燃测试

五、随货清单

1、炉体                1台

2、控制箱              1台

3、吊篮 1只

4、低落盘              1只（放在炉体下端）

5、连接线              1根

6、说明书              1份

7、合格证              1份
