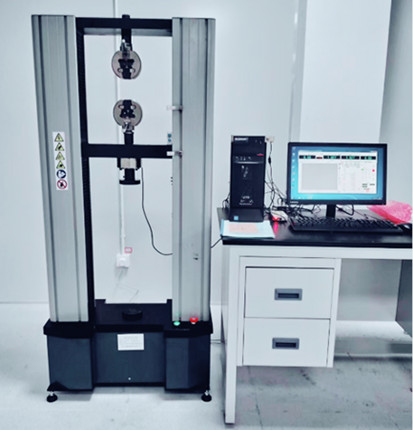

UTM电子万能试验机
发布时间:2023/10/26 21:12:41  浏览量:246
  • UTM系列计算机控制电子万能试验机是专门针对高等院校、科研院所而设计的新一代计算机控制电子万能试验机。计算机系统通过全数字控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降,完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验,另外配置试验附具,在金属、非金属、复合材料及制品的力学性能试验方面,具有非常广阔的应用前景。该机广泛应用于非金属、塑料复合材料及制品的拉伸、压缩、弯曲物理性能试验。还可以增配环境试验箱体在高温或低温环境下进行拉伸、压缩性能试验。可广泛应用于航空航天、石油化工、汽车零配件、工程塑料、电线、电缆、塑料橡胶、纺织、陶瓷、建材、金属材料、高分子材料分析检测。建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
    一、产品的制造和检验标准
         1. GB/T16491—1996《电子式万能试验机》;
         2. GB2611—92《试验机通用技术要求》;
    二、适应标准
    1.GB/T1040.1-2006/ISO527-1-1993《塑料拉伸性能的测定》、
    2.GB/T1041-2008/ISO604-2002《塑料压缩性能的测定》、
    3.GB/T9341-2008/ISO178-2001《塑料弯曲性能的测定》
    4.GB8804.2-1988塑性塑料管材拉伸性能试验方法 聚氯乙烯管材
    5.GB9647-1988塑料管材耐外负荷试验方法
    6.GB/T 17200-2008/ISO5893橡胶塑料拉力、压力和弯曲试验机(恒速驱动) 技术规范
    7.ASTM D638-2003塑料拉伸性能的试验方法
    三、功能特点
    1、测试结果:可测定材料的拉伸强度、压缩强度、弯曲强度、屈服强度、断裂伸长率、弹性模量、应力、应变、蠕变等多种参数。
    2、力值测量:配高精度传感器,全量程线性,测试范围更宽扩。
    3、变形测量:主机高精度光电编码器测量,还可以配大变形测量装置,测量伸长率和弹性模量以及蠕变形变量。
    4、曲线方式:力—伸长、应力-应变、强度-时间;力-时间、伸长-时间、应变-时间。
    5、局部放大试验:曲线上的任意段可进行区域放大分析和还原。
    6、数据分析:在曲线图上的试验数据可随意选取分析。
    7、自动存储:试验条件、测试结果、测试曲线、数据和一组试样结果选定是否有效,并可连续测试动存储,随时调用,可以按着每一个人的测试习惯,分别命名存储在不同的文件目录下。
    8、报告选择打印:可按用户需求选择不同的报告格式,可用EXCEL或Word直接查看报告或选取不同的曲线数据对比形式。
    9、仪器功能:
     (a)断裂停车功能:试样拉断瞬间能自动停车。
     (b)自动保护:有自动过负荷、过流、过压、欠压、超温、上下限位保护。
     (c)横梁位置:本机除具有独特的标尺横梁位置指示外,还有横梁位置数字显示功能。
     (d)控制功能:恒试验力、恒变形控制方式、自动返车功能。
     (e)手动控制:除自动控制外,还有手动控制盒,可手动操作横梁上下变速,使移动横梁位置控制更方便。
     (f)可选择不同的力值单位(N、kgf、gf)
     (g)清零:可对负荷、变形、位移测量随时进行手动或自动清零。
    四、主要技术参数及精度
    1、试验机等级:0.5级
    2、力值测量
       2.1蕞大试验力(KN):5、10、20、50可选
       2.2有效测力范围:0.4%-100%FS(内外不分档)
       2.3分辨力:1/300000
       2.4高精度传感器精度:±0.5%
       2.5负荷测量精度:±0.5%
    3、 试验速度
    3.1试验速度范围:0.01—500mm/min,无级调速
    3.2速度控制精度:±1%(0.001~0.05mm/min);±0.5%(0.05~500mm/min)
       3.3匀试验力速率、匀变形速率控制范围:0.01%~10%FS/S
       3.4匀试验力速率、匀变形速率控制误差:±0.5%
       3.5恒试验力、恒变形控制范围:0.5%~100%FS
       3.6恒试验力、恒变形控制误差:小于10%FS时为设定值的±1%;大于10%FS时为设定值的±0.1%
    4、 位移(移动横梁)
      4.1测量范围:0~1000mm
      4.2分辨力:0.001mm
      4.3位移精度:±0.5%
    5、变形(常温下)
       5.1大变形测量精度:±0.5%
       5.2大形测量范围:0-1000mm
    6、机器结构描述
      6.1双丝杠四立柱结构,采用圆弧同步带轮减速,德国毛坯滚球丝杠,传动无间隙,使试验力和变形速度精密控制得到保证。四立柱结构保证结构超强稳定,刚性十足,寿命和克服机械变形大大提高。圆弧同步带轮传动平稳,响应快,噪声低。 伺服单元采用全数字交流进口伺服电机和驱动器,调速范围宽,精度高。
      6.2有效试验宽度:400mm
      6.3夹具间有效行程:600mm
      6.4横梁蕞大有效行程:1200mm
      6.5参考外形尺寸:700×400×1800mm
      6.6参考重量:250kg
      6.7电源:AC220V  1.5KW
