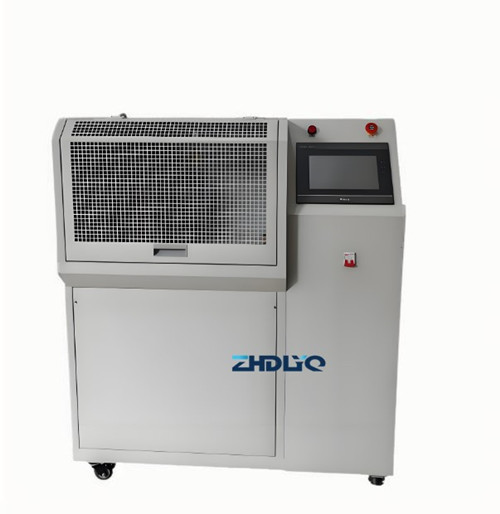

LDH-20KV型耐电弧试验仪
一、依据的标准
LDH-20KV型耐电弧试验仪是根据GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》(等同IEC 61621-1997)及ASTM D495等标准的要求设计制造的,并符合UL 746A等试验方法。
二、功能特点
1、本机为上下一体结构,下部为操作系统,上部为试验箱。
2、本产品采用PLC和触摸屏控制,自动化程度高,能自动升降压和稳压,自动切换执行程序,自动描绘运行曲线,测量实时电压和电流,计时试验时间。
3、电极系统仿德国进口电极,角度、间隙校准方便、快捷、高效,重复性好,精度高。
4、数据测量采用高精密、高速VF转换芯片,转换速度快,测量精度高,抗干扰能力强。
5、本机备有排气孔,能及时排除放电产生的分解物,保证操作人员的健康。
三、适用范围
适用于电机、电器及家电等行业的电工用塑胶、树脂胶、绝缘漆、以及层压板、覆铜箔板和制件等绝缘材料的耐电弧性能及其分级评定。
四、主要技术参数
1、 电弧通断时间误差:1/8s通7/8s断时±5ms,其余程序段优于±1ms
2、 调压器容量:1kVA
3、 额定试验电压:12.5kV
4、最高试验电压:15.0kV
5、试验电压精度:<1.0%
6、电流测量精度:<1.0%
7、电极对试样压力:(0.5±0.05)N
8、电极材料:钨棒
9、电极距离:(6.35±0.1)mm
10、使用环境温度:(23±2)℃
11、使用环境湿度:(50±5)%
12、电源:220V±5% 50Hz 10A
13、试验程序如下:
程序段
电弧电流
mA
电弧通断时间s
各程序段持续时间s
试验总时间s
IEC 61621
ASTM D495
1
10
1/8s通 7/8s断
1/4s通 7/4s断
60
60
2
10
1/4s通 3/4s断
1/4s通 3/4s断
60
120
3
10
1/4s通 1/4s断
1/4s通 1/4s断
60
180
4
10
连续通
60
240
5
20
连续通
60
300
6
30
连续通
60
360
7
40
连续通
60
420
无、结构与组成
1 本系统由两部分组成
(1)控制部分。LDH-20KV型耐电弧试验仪下部为操作系统,内装电气控制系统,通过选择程序(IEC或ASTM)可自动进行试验,并数显各试验过程和结果,试验的启动、停止,击穿和跳闸保护,试验终止的判断等。
(2)高压试验部分。由电极系统组成。
六、标准配置
1、耐电弧测试仪主机 1台
2、电极系统 1套
3、电源电缆 1根
4、标准电极间距量块 1个
5、角度标准块 1个
6、产品校准证书 1份
7、试样台 1个
8、使用说明书 1本
9、GB/T 1411标准 1份
10、IEC 61621标准 1份
11、接地放电棒 1根
12、装箱单 1份
七、动力和安全要求
1、 LDH-20KV型耐电弧试验仪 三孔扁插座220V 10A 1个
2、仪器设备均需要接地且接地电阻≤1Ω,供需双方商定由供方提供技术要求,由需方自己建造接地系统。
